안녕하십니까,
부매경입니다.
재생에너지 발전이 늘고 AI 데이터센터 전력 수요가 폭증하면서, 먼 곳에서 만든 전기를 손실 없이 끌어오는 송전 기술이 화두입니다. 오늘은 HVDC(초고압직류송전)에 대해서 한번 알아보도록 하겠습니다.
HVDC 정의

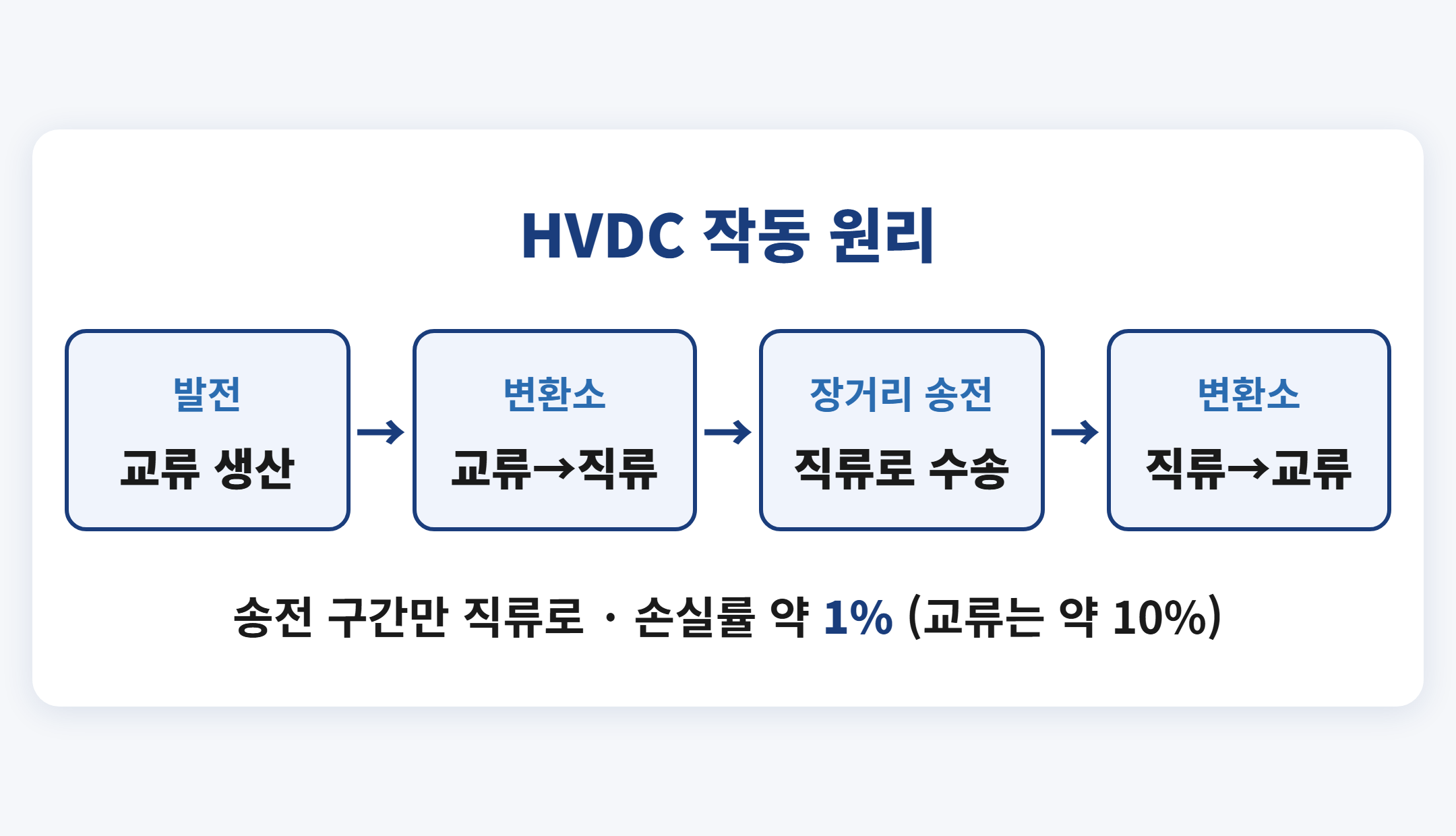

- HVDC(High Voltage Direct Current, 초고압직류송전)는 발전소에서 만든 교류(AC) 전기를 변환소에서 직류(DC)로 바꿔 고압으로 장거리 송전한 뒤, 도착지 변환소에서 다시 교류로 되돌려 공급하는 송전 방식입니다.
- 교류는 전자가 주기적으로 방향을 바꾸며 흐르고, 직류는 한 방향으로만 흐릅니다. HVDC는 송전 구간만 직류로 바꿔 교류 송전의 손실·안정도 한계를 넘는 기술입니다.
- 전력 변환 방식에 따라 전류형(LCC, 사이리스터 기반)과 전압형(VSC, IGBT 기반)으로 나뉩니다. 전압형은 송전 방향 전환이 쉽고 양방향 실시간 송·수전이 가능해 재생에너지 연계에 유리합니다.
HVDC 원리 — 교류 송전(HVAC)과 차이
- HVDC는 송전 손실률이 약 1% 수준으로, 교류(HVAC) 약 10% 대비 손실이 크게 낮다는 분석이 있습니다.
- 무효전력이 필요 없고 표피효과·코로나 손실이 없어, 같은 조건에서 선로 손실이 HVAC보다 통상 30~50% 낮습니다.
- 직류 회로는 도체가 2가닥이면 되지만 3상 교류는 3가닥이 필요합니다. 그만큼 HVDC는 철탑을 더 작게 지을 수 있고 선로 용지 폭도 덜 듭니다.
- 경제성이 역전되는 '손익분기 거리'는 가공선로 약 600km, 해저케이블 약 50km로 알려져 있습니다. 이 거리를 넘으면 비싼 변환소를 감안해도 HVDC가 더 쌉니다.
- 주파수가 다르거나 동기화되지 않은 두 계통도 연결할 수 있고, 고장이 다른 지역으로 연쇄 확산되는 것을 막아 계통 안정도를 높입니다.
| 구분 | HVDC (직류) | HVAC (교류) |
|---|---|---|
| 송전 손실 | 적음 (장거리 유리, 약 1%대) | 거리 늘수록 커짐 (약 10%대) |
| 도체 수 | 2가닥 | 3가닥 (3상) |
| 변환소 비용 | 비쌈 (양끝 필수) | 불필요 |
| 유리한 구간 | 장거리 가공(약 600km↑), 해저(약 50km↑), 비동기 계통연계 | 중·단거리 송전, 전압 승압·강압이 잦은 배전망 |
| 계통 제어 | 조류를 빠르고 정밀하게 제어, 고장 확산 차단 | 계통이 서로 물려 고장 파급 가능성 |
HVDC 장점
- 장거리·대용량 송전에서 손실이 적습니다. 원거리 발전 단지의 전기를 버리지 않고 수요지로 옮길 수 있습니다.
- 도체 수가 적어 철탑이 작고 선로 용지 폭이 좁습니다. 도심 통과·지중화 구간에서 유리합니다.
- 수백 km 이상의 해저케이블 연결이 가능해 섬 계통 연결, 해상풍력 단지 연계, 국가 간 전력망 연계에 사실상 필수 기술입니다.
- 서로 다른 계통을 비동기로 연결할 수 있고, 전력 흐름을 정밀 제어해 광역 정전(블랙아웃) 확산을 막습니다.
HVDC 단점
- 양끝 변환소(컨버터 스테이션) 건설비가 매우 비쌉니다. 교류 송전에는 없는 비용입니다.
- 짧은 거리에서는 변환 손실 때문에 오히려 교류보다 손실이 클 수 있어, 손익분기 거리 이하 구간에서는 비경제적입니다.
- 직류는 전류 영점 통과가 없어 차단이 어렵습니다. DC 차단기·변환용 변압기 등 핵심 기자재의 국산화·대용량화가 과제입니다. 서해안 사업용 대용량 변환용 변압기는 효성중공업·HD현대일렉트릭·LS일렉트릭·일진전기가 2027년까지 개발 중입니다.
- 송전선로 경과지 주민 수용성, 토지 보상, 환경 영향 문제로 사업이 지연되는 사례가 많습니다.
HVDC 국내 프로젝트
| 프로젝트 | 주요 내용 | 일정 |
|---|---|---|
| 동해안-신가평 500kV HVDC | 울진 원전·강릉·삼척 화력 전력을 수도권으로 수송. 총연장 약 230km, 송전용량 8GW, 철탑 436기. LS일렉트릭이 변환설비 약 5,610억원 수주 | 2024년 착공 2029년 준공 목표 |
| 동해안~동서울 HVDC EP 2단계 (지중) | 총사업비 약 3,000억원, 총연장 약 256km. 케이블 분할 낙찰 — 1공구 LS전선, 2공구 대한전선, 3공구(중성선) 일진전기 | 2026년 케이블 구매 입찰 완료 |
| 제주~완도 제3연계선 | 총연장 96km, 150kV, 200MW, 사업비 약 4,700억원. 국내 최초 전압형(VSC) HVDC로 양방향 실시간 송·수전 가능 | 2025년 말 준공 |
| 서해안 에너지고속도로 1단계 | 약 11조원 규모, 총연장 약 220km(새만금~서화성), 500kV급. 새만금·호남 재생에너지를 수도권으로 수송 | 2030년 말 준공 목표 (2026년 상반기 입찰 관측) |
- 참고로 국내 HVDC는 1998년 제주-해남 제1연계선, 2014년 제주-진도 제2연계선으로 시작해, 이제 육상 대동맥(동해안·서해안) 단계로 넘어가고 있습니다.
- 해외에서는 영국-덴마크 Viking Link(1,400MW), 노르웨이-독일 NordLink(1,400MW) 등 국가 간 HVDC 연계선이 풍력·수력 전기를 서로 주고받습니다.
HVDC 시장 규모

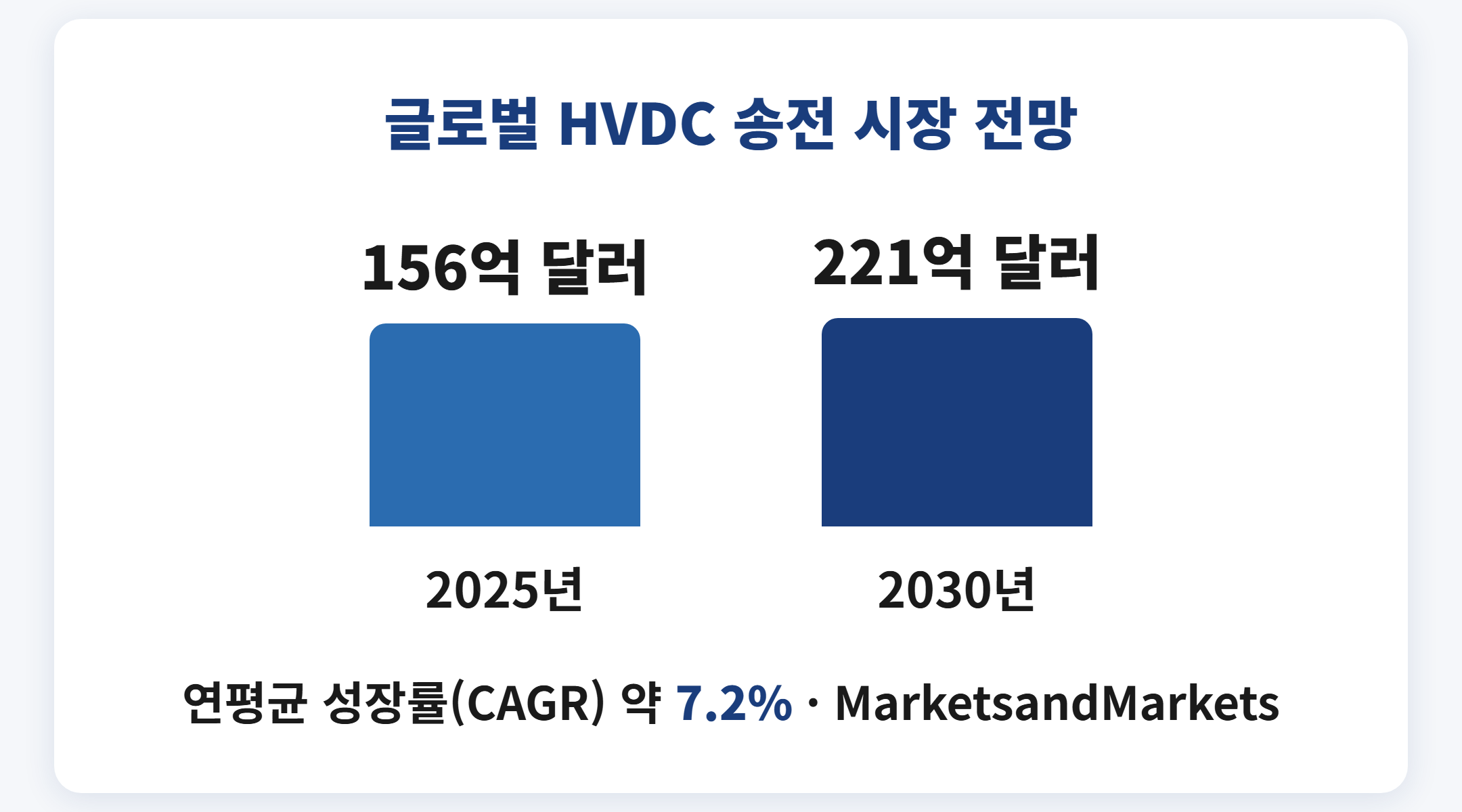

- 글로벌 HVDC 송전 시장은 2025년 156.2억 달러에서 2030년 220.7억 달러로, 연평균 7.2% 성장할 전망입니다(MarketsandMarkets).
- 다른 조사기관은 2026년 약 140억~146억 달러에서 2030~2031년 약 207억~225억 달러로, 연평균 9~10% 성장할 것으로 봅니다.
- 수요를 끌어올리는 핵심 배경은 AI 데이터센터 전력난입니다. 전 세계 데이터센터 전력 소비량은 2024년 약 415TWh에서 2030년 약 945TWh로 2배 이상 늘어날 전망이고, 미국 송전선의 70% 이상이 25년 넘은 노후 시설이라 장거리 대용량 송전 교체 수요가 큽니다.
HVDC 관련 기업
- LS일렉트릭 : 동해안-신가평 HVDC 변환설비 약 5,610억원 수주, GE버노바와 전압형 HVDC 합작법인 'Grid X Technology' 설립
- 대한전선 : 500kV 전류형·525kV 전압형 HVDC 케이블 국제인증 보유, 동해안~동서울 2공구 수주
- 효성중공업 : 변압기·컨버터·차단기를 아우르는 통합 HVDC 솔루션, 미국서 800kV 차단기 공개
- HD현대일렉트릭 : 고압·대용량 HVDC 연계 제품 개발, 서해안 변환용 변압기 개발 참여
- 일진전기 : 320kV HVDC VSC 케이블 국제인증, 동해안~동서울 3공구(중성선) 수주
- LS마린솔루션 : HVDC 해저케이블 시공(포설) 전문, 서해안 겨냥 차세대 포설선 건조 착수
- 세명전기 : 국내 최초 500kV HVDC 송전선로용 금구류 개발·상용화
- 관련주 대장주와 세부 테마 분류는 자매 블로그 thema-stock에서 자세히 다루겠습니다.
HVDC는 재생에너지 확대와 AI 데이터센터 전력난이 겹치면서 '있으면 좋은 기술'에서 '없으면 안 되는 기술'로 위상이 바뀌고 있습니다. 다만 변환소 비용과 경과지 갈등, 핵심 기자재 국산화라는 숙제가 남아 있어, 동해안·서해안 대형 사업의 진행 속도가 국내 전력망의 다음 10년을 좌우할 것으로 보입니다.
이상입니다. 감사합니다.
